Решил показать готовое устройство, надеюсь liman324 будет приятно увидеть повторение своего труда. Отличное изделие. Спасибо за разработку.
Есть необходимость в этом приборе, но для работы не от сети, а от батарей, и в уличных условиях зимы и лета. Скетч скомпилировался без проблем, спасибо за подробное описание, комплектующие для сборки едут. Вопрос: имеет ли смысл стабилизатор 78L05, у которого температурный дрейф выходного напряжения из даташита составляет 0,65мВ/градус, а это для диапазона температур от -30 до +50 градусов составит 52мВ, заменить на стабилизатор на базе TL431, у которого температурный дрейф выходного напряжения из даташита составит всего 3 мВ на весь диапазон температур от -20 до +85 градусов?
: имеет ли смысл стабилизатор 78L05
Да, имеет смысл.
Спасибо. Как изготовлю, отпишусь по результату.
Имеет ли смысл использовать четырехпроводный метод для подключения прибора в нужном месте через провода длиной около 1,5-2 метров, для компенсации падения выходного напряжения на проводах от прибора до места подключения? Для справки: входное сопротивление оборудования к которому будет подключаться прибор всего 15 Ом.
15 Ом??? Как же тогда термопара будет работать при таком входном сопротивлении?
Работают. Термопары стоят в авиадвигателе и выдают ЭДС эквивалентную температуре выходящих газов. Сигнал с термопар по линии, состоящей из хромель-алюмелевых проводов, поступает через активную термокомпенсирующую колодку на прибор в кабине экипажа. Вот этот прибор и имеет входное сопротивление 15 Ом. Поэтому если в проводке где-нибудь хоть немного окислились или ослабли контакты, имеем недостоверные значения температуры. Задача - имитировать термоэдс, подключив прибор вместо термопар, и найти проблемное место с последующим устранением проблемы без запуска двигателя.

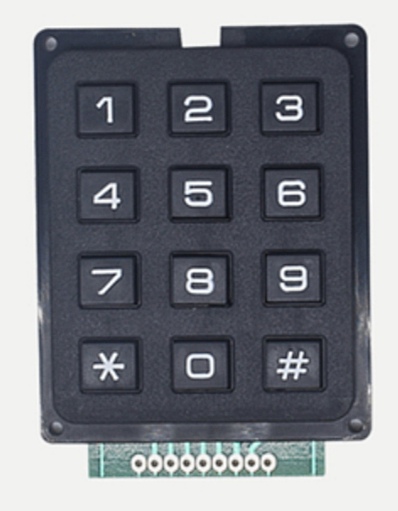

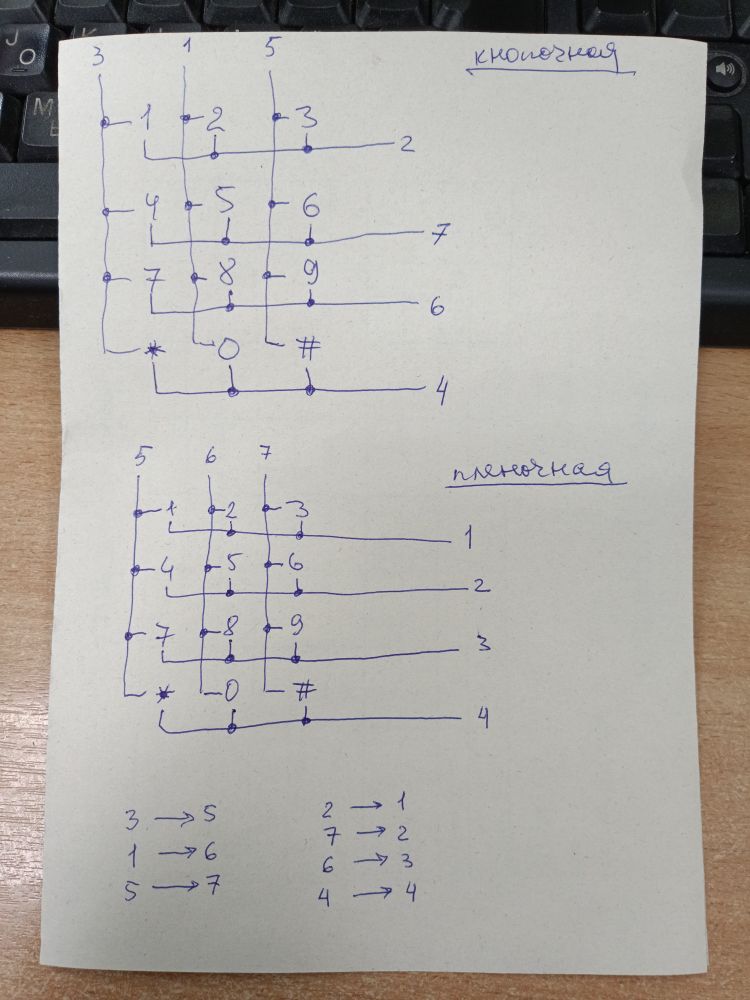

Может кому пригодится: решил использовать кнопочную клавиатуру вместо мембранной. Она и по размерам меньше и смотрится поаккуратнее. Цена примерно как у пленочной. Только надо распайку проводов изменить.
Уважаемый liman324, для того, чтобы определиться с выбором автономного источника питания прибора, подскажите, пожалуйста, суммарный потребляемый ток прибором по 5-ти вольтам. Или так: какова, скажем, будет продолжительность непрерывной работы прибора от источника питания типа "Крона", например ? Или нужно выбрать более емкий источник ?
К сожалению у меня нет такой информации, замеры потребления не проводились.
Уважаемый liman324, комплектующие пришли, прошивка прошла успешно, цифровую часть собрал, все заработало отлично.
Потребление прибора по 5-ти вольтам 43мА. "Крона" для автономного питания не прокатит, буду делать на литии с повышайкой до 5В. Так же в планах сделать автоотключение прибора через 30минут и светодиод индикации разряженного аккумулятора. Как все сделаю отпишусь. Большое спасибо за ваш проект!
Но радость моя была не долгой - статикой спалил контроллер, даже фото сделать не успел
. Заказал новый.
Уважаемый liman324, посмотрите схему, пожалуйста. По-моему в подключении клавиатуры к портам контроллера на схеме закралась ошибка: необходимо поменять между собой 6 и 7 выводы клавиатуры. Пока был жив контроллер, я успел заметить это у себя на макетке.
