И ещё один вопрос а можно ли подключить цветной дисплей и сделать шкалу разного цвета, например перегрузка красного цвета. Ссылка на дисплей - https://aliexpress.ru/item/100500218258 … 8989037556
Такой дисплей у меня уже есть.
Вечер добрый! Подскажите пожалуйста что нужно добавить в скетче чтобы правильно отображался уровень сигнала.
#include <Wire.h>
//#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
Adafruit_ST7735 tft1=Adafruit_ST7735(10,9,8); //(5,21,22)-ESP32
// SDA D11 aka VSPI MOSI
// SCLK D13 aka SCK aka VSPI SCK
// D/C D9 aka A0 (also I2C SDA)
// RST D8 aka RESET (also I2C SCL)
// CS D10 aka chip select
// LED 3.3V
// VCC 5V
// GND - GND
int an_izm_r,an_izm_l;
int ur_l,urr_l,ur_r,urr_r;
void setup() {
Serial.begin(9600);
Wire.begin();Wire.setClock(800000L);
delay(500);
tft1.initR(INITR_MINI160x80);
tft1.setRotation(3);
tft1.fillScreen(ST7735_WHITE);
//analogReadResolution(8);
//analogReference(INTERNAL1V024);
pinMode(A0,INPUT);
pinMode(A1,INPUT);
}
void loop() {
an_izm_r = analogRead(A0);
an_izm_l = analogRead(A1);
urr_l = an_izm_l;
urr_r = an_izm_r;
if(urr_l<ur_l){ur_l=ur_l-4;}else{ur_l = an_izm_l;}
if(urr_r<ur_r){ur_r=ur_r-4;}else{ur_r = an_izm_r;}
testfillrect();
}
void testfillrect(void) {
//tft1.clrScr();
for(int i=0;i<=ur_l;i+=4){
tft1.fillRect(i, 10, 1, 16, ST7735_MAGENTA);
//delay(100);
}
tft1.setTextSize(1);
tft1.setTextColor(ST7735_BLACK, ST7735_WHITE);
//tft1.drawLine(0, 9, 120, 9, ST7735_MAGENTA);
tft1.setCursor(0,40);
tft1.println("-20 -10 -3 -1");
tft1.drawLine(120, 35, 155, 35,ST7735_YELLOW);
tft1.drawLine(120, 52, 155, 52,ST7735_YELLOW);
tft1.drawRoundRect(0, 35, 120, 17,0,ST7735_MAGENTA);
tft1.setCursor(120,40);
tft1.setTextColor(ST7735_YELLOW, ST7735_WHITE);
tft1.println(" 0 +3");
//tft1.drawLine(0, 60, 125, 60, ST7735_RED);
for(int i=0;i<=ur_r;i+=4){
tft1.fillRect(i, 60, 1, 16, ST7735_MAGENTA);
//delay(10);
}
//tft1.fillScreen(ST7735_WHITE);
}
Не хватает чувствительности входа?
Нет после отключения сигнала или убавления на индикаторе остаётся тот уровень на котором был отключен сигнал. Одним словом полоски не затираются.
Это такой дисплей, обновление экрана нет как в OLED, если делать clear то быстродействия не хватит, надо затирать черным отработанные зоны дисплея.
А если на другом дисплее 1,8 дюйма.
Все tft такие, только монохром будет работать быстро и просто
Или на двухцветном 0'96 ssd1306, но полоски вертикально.
Собрал схему и такое ощущение что индикация на дисплее не использует всю поверхность дисплея, а как бы сдвинуто вверх. Можно ли растянуть на весь дисплей?
здравствуйте!
спасибо Вам за проект! очень понравилось.
но у меня тоже такая проблема — изображение сжато вверх. можно как-то исправить?
а ещё можете помочь — как вывести изображение слова MUTE при подаче лог. уровня на какой-нибудь пин?
Добрый вечер. Можно ли подправить скетч под экран на контроллере SSD1305? Я делал на контроллере из статьи, всё отлично работает, но размер дисплея маловат. На али можно взять размером побольше, но контроллер у него SSD1305.
Решил сам попробовать подправить скетч под контроллер SSD1305 и выяснилось что в его библиотеке нет команды по аналогии с SSD1306 - SSD1306_INVERSE. Как с помощью SSD1305 сделать инверсию? Как в этой строке например:

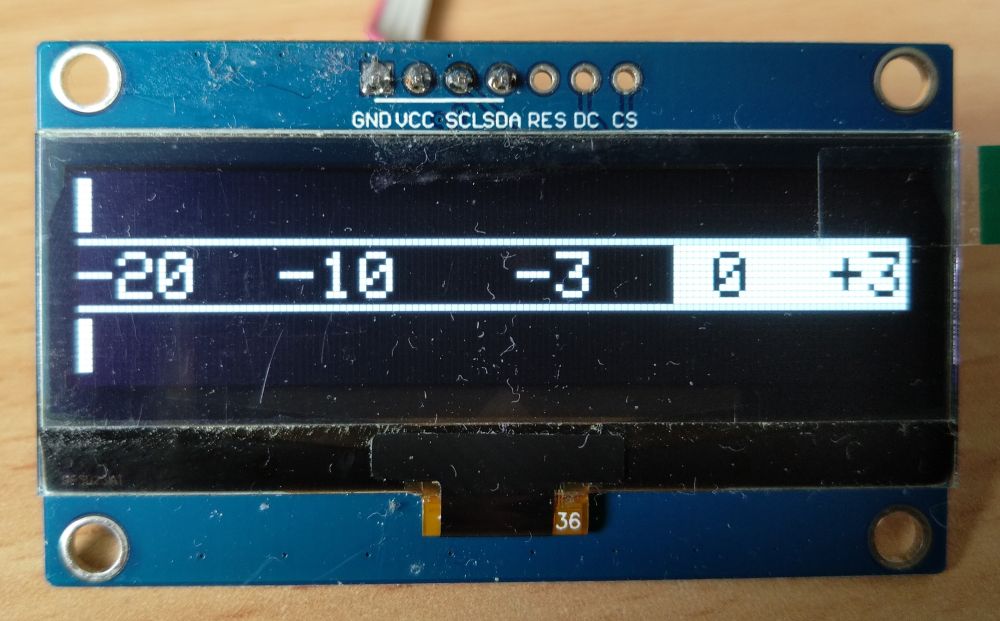

display.fillRect(i, 21, 2, 8, SSD1306_INVERSE)В итоге запустил на этом индикаторе: https://aliexpress.ru/item/100500740328 … 1757869836 Простой заменой он работает не так как нужно, пришлось сектч поковырять, и применить одну хитрость, ( разрешение экрана в скетче выставлено правильно ).
#include <Wire.h>
#include <Adafruit_GFX.h> // https://github.com/adafruit/Adafruit-GFX-Library
#include <Adafruit_SSD1306.h> // https://github.com/adafruit/Adafruit_SSD1306
// https://github.com/adafruit/Adafruit_BusIO.git
Adafruit_SSD1306 display(128, 64, &Wire);
int an_izm_r,an_izm_l;
int ur_l,urr_l,ur_r,urr_r;
int u_l0[20],u_r0[20];
int ur,ul,urr,ull,urrr,ulll;
int x,i1,u_maxr,u_maxl;
void setup() {
Serial.begin(9600);
Wire.begin();Wire.setClock(800000L);
delay(500);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
analogReadResolution(8);
analogReference(INTERNAL1V024);
pinMode(A0,INPUT);
pinMode(A1,INPUT);
}
void loop() {
an_izm_r = analogRead(A0);
an_izm_l = analogRead(A1);
urr_l = an_izm_l;
urr_r = an_izm_r;
if(urr_l<ur_l){ur_l=ur_l-2;}else{ur_l = an_izm_l;}
if(urr_r<ur_r){ur_r=ur_r-2;}else{ur_r = an_izm_r;}
if(urr_l>124){urr_l=124;}
if(urr_r>124){urr_r=124;}
if(ur_l>124){ur_l=124;}
if(ur_r>124){ur_r=124;}
i1++;if(i1<15){u_l0[i1]=abs(urr_l);u_r0[i1]=abs(urr_r);}else{i1=0;}
if(i1==14){u_maxr=0;u_maxl=0;
for(x=1;x<=15;x++){
u_maxl=max(u_maxl,u_l0[x]);
u_maxr=max(u_maxr,u_r0[x]);}}
if(u_maxl<ulll){ulll=ulll-4;}else{ulll = u_maxl;}
if(u_maxr<urrr){urrr=urrr-4;}else{urrr = u_maxr;}
if(u_maxl<=urr_l){u_maxl=urr_l+4;}
if(u_maxr<=urr_r){u_maxr=urr_r+4;}
testfillrect();
}
void testfillrect(void) {
display.clearDisplay();
if(ulll>4) { display.fillRect(ulll, 33, 3, 8, SSD1306_INVERSE);}
for(int i=0;i<=ur_l;i+=4){
display.fillRect(i, 33, 3, 8, SSD1306_INVERSE);
}
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.drawLine(0, 42, 125, 42, SSD1306_WHITE);
display.setCursor(0,44);
display.println(" -20 -10 -3");
display.drawLine(90, 43, 125, 43, SSD1306_WHITE);
display.drawLine(0, 42, 0, 52, SSD1306_WHITE);
display.setCursor(90,44);
display.setTextColor(SSD1306_BLACK,SSD1306_WHITE);
display.println(" 0 +3");
display.drawLine(126, 42, 126, 52, SSD1306_WHITE);
display.drawLine(0, 52, 125, 52, SSD1306_WHITE);
if(urrr>4) {display.fillRect(urrr, 54, 3, 8, SSD1306_INVERSE);}
for(int i=0;i<=ur_r;i+=4){
display.fillRect(i, 54, 3, 8, SSD1306_INVERSE);
}
display.display();
