101 Ответ от liman324

  • liman324
  • Administrator
  • Неактивен
  • Зарегистрирован: 2019-08-21
  • Сообщений: 4,450

Re: Вольтамперметр для блока питания (Arduino)

10 мВ шунта = 1 А

float kalib2=1.000; - это калибровка для повышения точности

102 Ответ от stas732

  • stas732
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2024-04-10
  • Сообщений: 1

Re: Вольтамперметр для блока питания (Arduino)

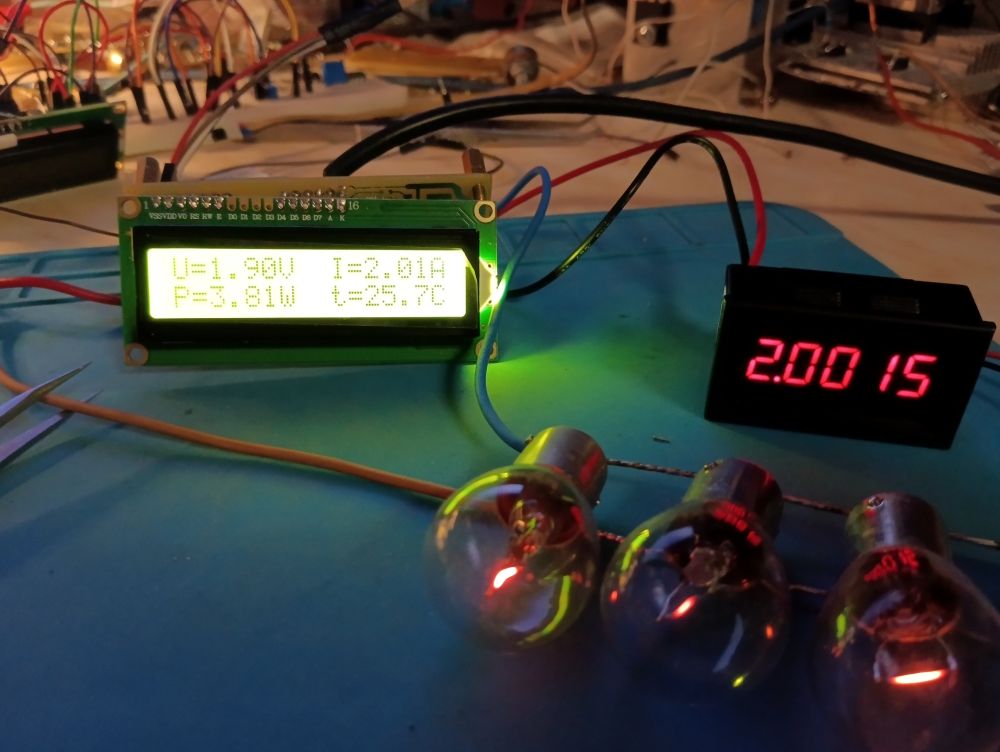

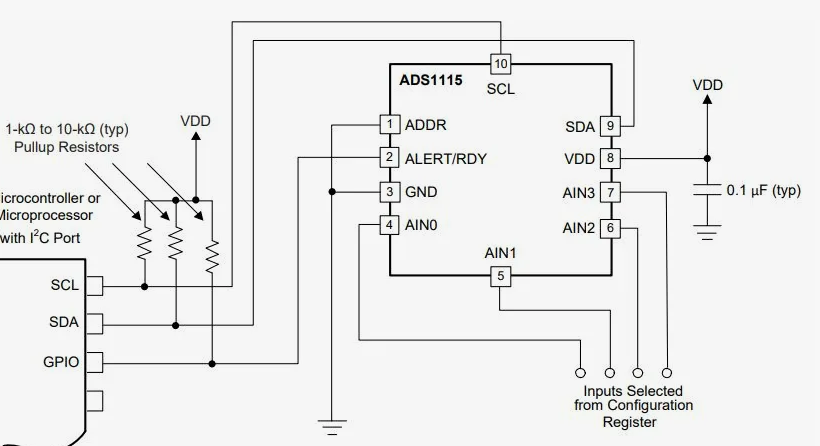

Сделал на ADS1015 ампервольтметр с отображением заданных и реальных значений для одного канала ЛБП  http://forum.rcl-radio.ru/uploads/images/2024/04/d461fd938e659f66402fc74523c52557.jpg

103 Ответ от grass

  • grass
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2022-10-29
  • Сообщений: 3

Re: Вольтамперметр для блока питания (Arduino)

Здравствуйте! Можно ли поднять верхний порог измерения до 36-ти вольт? Конечно желательно до 50-ти.

104 Ответ от liman324

  • liman324
  • Administrator
  • Неактивен
  • Зарегистрирован: 2019-08-21
  • Сообщений: 4,450

Re: Вольтамперметр для блока питания (Arduino)

Нужно подобрать делитель напряжения, чтобы при 50 В напряжение на делителе не превышало 4 В, далее просто подберите коэффициент:
const float kalib0=7.970;// калибровка вольтметра А0 по максимальному напряжению 30V I=0

105 Ответ от grass

  • grass
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2022-10-29
  • Сообщений: 3

Re: Вольтамперметр для блока питания (Arduino)

Ув. liman324, благодарю! Буду пробовать.

106 Ответ от grass

  • grass
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2022-10-29
  • Сообщений: 3

Re: Вольтамперметр для блока питания (Arduino)

liman324 пишет:

Нужно подобрать делитель напряжения, чтобы при 50 В напряжение на делителе не превышало 4 В, далее просто подберите коэффициент:
const float kalib0=7.970;// калибровка вольтметра А0 по максимальному напряжению 30V I=0

Здравствуйте! Если я правильно Вас понял, сначала резисторы R1-R6 надо увеличить в 1,66 раза (50V:30V=1,66). Затем программная калибровка.

107 Ответ от liman324

  • liman324
  • Administrator
  • Неактивен
  • Зарегистрирован: 2019-08-21
  • Сообщений: 4,450

Re: Вольтамперметр для блока питания (Arduino)

Да, все верно. Главное чтобы на входе АЦП напряжение не превышало 4 В
